LDA505 TCA505有短路保护的电感式接近开关集成电路

LDA505 (TCA505)简介

LDA505(替代TCA505)是针对电感式接近开关应用而开发的具有短路保护功能的专用集成电路，可广泛应用于各种接近传感器或接近控制系统中，也可用来制作多种感应式检测仪表，如感应式转速表等。LDA505(TCA505)由振荡器、开关电路和放大输出电路组成，其基本工作原理是利用外接的电感电容构成LC高频谐振电路，并在谐振环路中产生一个交变磁场。当被检测的金属目标接近这一磁场并达到感应距离时，在被检测的金属目标内产生涡流并吸取振荡器的能量，使得振荡器振幅衰减或停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而实现了非接触式检测的目的。LDA505(TCA505)具有集成度高、工作电压宽、输出电流大、控制距离可调、外围电路少、应用方便、工作稳定可靠等特点。和一般分立元器件组成的电感式接近开关方案相比，LDA505(TCA505) 集成芯片方案的一致性、稳定性更好，因此特别适用于高要求高可靠性的场合。

LDA505(TCA505)主要用于四线制电感式金属接近开关。通常有NPN型应用和PNP型应用，两种方式。

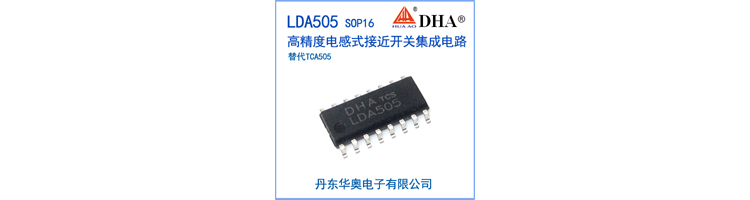

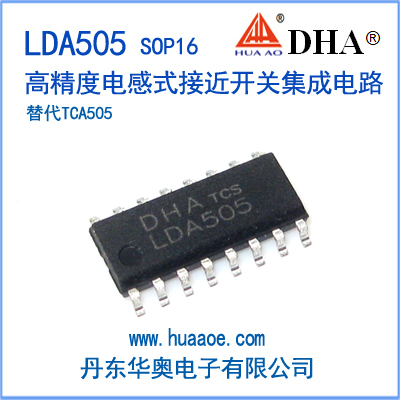

LDA505（TCA505）采用SOP-16L(SOIC-16)封装形式。

LDA505 (TCA505)特点

l 宽的工作电压范围：4.0~40V

l 较低的静态工作电流：小于0.7mA

l 内部集成的输出级驱动电流达到70mA

l 高的抗干扰性能

l 开关频率可达5KHz

l 可用于二线制交流接近开关

l 具有温度补偿功能

l 具有短路保护和过载保护功能

l 工作温度范围-25~+85℃

LDA505 (TCA505)典型应用

l 电感式接近开关

l 无触点开关

l 位置控制

l 隔离检测

l 转速测量

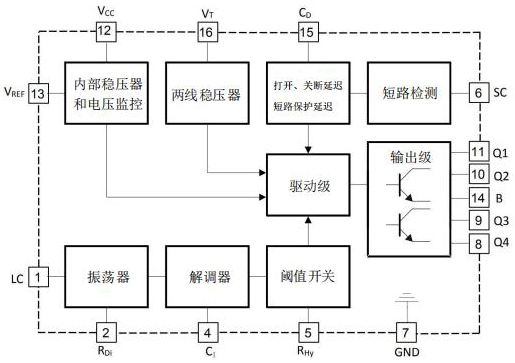

LDA505 (TCA505)功能框图

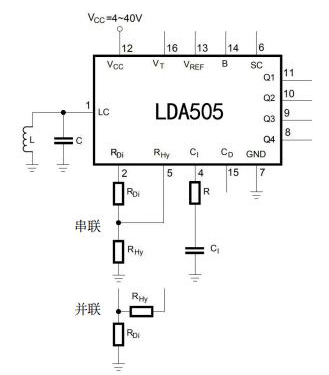

LDA505 (TCA505)应用电路

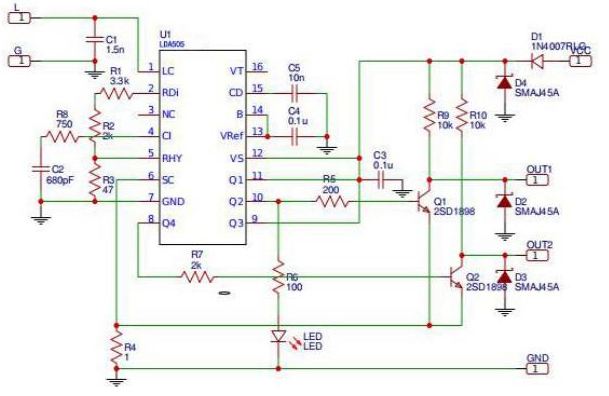

LDA505 (TCA505)实际应用电路
